Bơm bánh răng là một sản phẩm cơ khí rất cần thiết trong ngành công nghiệp với nhiều ứng dụng thực tiễn khác nhau. Vì vậy Công ty cơ khí Tùng Yên đã và đang cung cấp các sản phẩm cơ khí , đặc biệt là máy bơm bánh răng nhằm đáp ứng nhu cầu sản xuất của con người trong mọi lĩnh vực.
Bơm bánh răng là gì
Bơm bánh răng là những loại máy bơm công nghiệp hiện đại và có rất nhiều ứng dụng thực tiễn. Bơm bánh răng được sử dụng để bơm các chất có độ nhớt cao như các loại dầu DO, vận chuyển các dung dịch mật mía, rỉ mật, nhựa đường… ngoài ra chúng còn được sử dụng làm máy bơm sơ cấp các hệ thống thủy lực có áp suất cao.
Chất liệu để làm ra bơm bánh răng là: gang hoặc inox 316
Đặc điểm bơm bánh răng:
- Kết cấu đơn giản, dễ chế tạo
- Độ tin cậy cao, kích thước nhỏ gọn.
- Có khả năng chịu quá tải trong một thơi gian ngắn.
Xem thêm:
Cấu tạo bơm bánh răng
Cấu tạo bơm bánh răng bao gồm: 2 bánh răng, vỏ máy bơm, phớt làm kín.
- 2 bánh răng: gồm 1 bánh răng chủ động và một bánh răng bị động, hai bánh răng này ăn khớp với nhau, thường là bánh răng thẳng, răng nón chữ V và răng xoắn ốc. Chất liệu làm ra bánh răng là inox 304 hoặc 316, là loại vật liệu tuy rẻ nhưng có thể chịu được hầu hết tất cả các chất lưu bơm, kể cả chất ăn mòn và chất mài mòn.
- Vỏ máy bơm: được làm từ gang, thép không rỉ và inox.
- Phớt làm kín: phần này thường được sử dụng cho bánh răng ăn khớp ngoài và gồm 2 loại: phớt cơ khí và phớt tết. Phớt cơ khí của bơm bánh răng có giá thành cao, chất lượng tốt, tuổi thọ lâu dài, có thể làm liên tục mà không bị giảm áp suất. Phớt tết hay còn gọi là phớt chèn có độ bền cao nhưng chất lượng kém hơn phớt cơ khí, giá cũng thấp hơn, loại phớt này thường được sử dụng bơm truyền cho các loại dầu nặng, hoặc nhiệt độ dầu cao lên đến 180 độ C.
Nguyên lý hoạt động của bơm bánh răng
Bơm bánh răng có 2 loại: bơm bánh răng ăn khớp ngoài và bơm bánh răng ăn khớp trong.

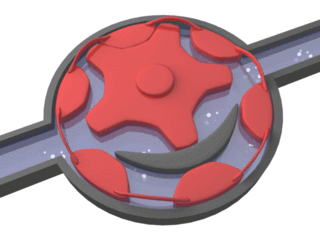

Bơm bánh răng khớp trong

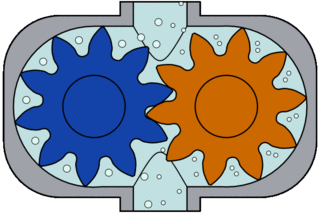

Bơm bánh răng khớp ngoài
Quy trình làm việc
Quy trình hút
Bước 1: bánh răng chủ động theo trục bơm quay được kết nối trước
Bước 2: bánh răng bị động chạy theo bánh răng bị động
Bước 3: chất lỏng được vận chuyển từ khoang hút đến khoang đẩy qua các rãnh răng vòng theo thân vỏ bơm đặc biệt khoang hút được ngăn cách kín với khoang đẩy.
Quy trình đẩy:
Bước 1: bánh răng vào khớp nhau ở khoang đẩy
Bước 2: chất lỏng ở khoang đẩy bị ép dồn vào đường ống
Bước 3: tiếp tục quá trình hút chất bơm vào buồng hút
Hệ thống bơm bánh răng được lắp van an toàn ở ống đẩy, trường hợp ổng đẩy bị tắc hay áp suất vượt mực quy định van sẽ tự mở để giải phòng chất lỏng về bề mặt hút, giảm thiểu rủi ro, tránh bơm bị tắc nghẽn dẫn đến hư hỏng bơm.
Để biết thêm thông tin chi tiết mời bạn liên hệ trực tiếp với chúng tôi để được tư vấn cụ thể hơn về các loại máy bơm bánh răng.
