Giới thiệu bánh răng thân khai

Bánh răng thân khai là loại chi tiết máy được sử dụng rộng rãi trong các ngành công nghiệp, nông nghiệp, trong đời sống sinh hoạt của con người. Thường bánh răng thân khai được chia thành 2 loại: bánh răng thân khai răng thẳng và bánh răng thân khai răng nghiêng.

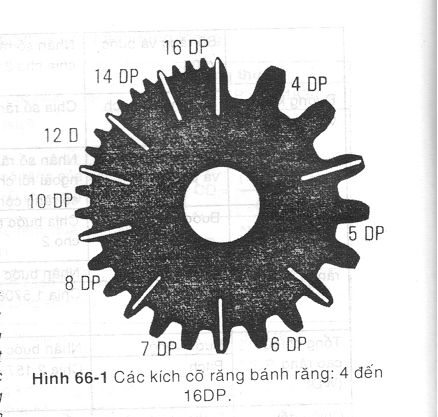

bánh răng thân khai

Tác dụng của bánh răng thân khai dùng để chuyển động, mô men xoắn giữa các trục song song với tỉ số và xác định nhờ sự ăn khớp của các răng trên các bánh răng.

Xem thêm: Gia Công Bánh Răng Chính Xác Theo Yêu Cầu Số 1 Việt Nam

Xem thêm: Gia công bánh răng vi sai uy tín, chất lượng cao số 1 hiện nay

Ưu nhược điểm của bánh răng thân khai

Ưu điểm của bánh răng thân khai

  • Kích thước nhỏ, khả năng tải lớn
  • Tỉ số truyền không thay đổi
  • Hiệu suất cao, làm  việc tin cậy, chắc chắn
  • Làm việc trong phạm vi công suất, tốc độ và tỉ số truyền khá rộng

Nhược điểm

  • Chế tạo tương đối phức tạp
  • Đòi hỏi độ chính xác cao
  • Có nhiều tiếng ồn khi làm việc với  vận tốc lớn
  • Chịu va đập kém

Truyền động bánh răng được dùng nhiều trong các máy, từ đồng hồ, khí cụ cho đến các máy hạng nặng, có thể truyền công suất từ nhỏ đến lớn (300MW), vận tốc có thể thấp đến rất cao (200m/s)

Các phương pháp gia công bánh răng thân khai

Bánh răng thân khai là chi tiết quan trọng, có độ bền và tuổi thọ cao. Thông thường, răng của bánh răng có biên dạng là đường thân khai

bánh răng thân khai

Phương pháp chủ yếu để chế tạo bánh răng là gia công cắt gọt. Các bánh răng có độ chính xác thấp cho thể được tạo hình bằng phương pháp cán. Tạo hình răng bằng dụng cụ cắt có lưỡi cắt theo cách hình thành profin răng, việc gia công răng được chia làm 2 phương pháp gia công là phương pháp chép hình và phương pháp bao hình.

  • Chép hình: biên dạng thân khai được tạo ra nhờ chép đúng hình dạng lưỡi cắt. Kiểu dao có thể là dao phay ngón hoặc dao phay đĩa.
  • Bao hình: biên dạng thân khai hình thành bởi một họ đường cong bao hình. Khi đường bị bao là đường thân khai, người ta dùng một bánh răng thứ 2 gọi là bánh răng sinh. Khi đường bị bao là đường thẳng, người ta dùng một thanh răng hình thang gọi là thanh răng sinh.

Tuy nhiên cả 1 phương pháp gia công răng đều có những đặc điểm sau:

  • Diện tích cắt luôn thay đổi theo từng răng và có nhiều răng cùng tham gia cắt. Do đó, lực cắt lớn và luôn thay đổi
  • Tốc độ cắt thay đổi theo từng điểm trên lưỡi cắt
  • Lưỡi cắt có biên dạng phức tạp, các chuyển động trong quá trình cắt cũng rất phức tạp nên các thông số hình học của dao trong quá trình cắt thường không đạt trị số hợp lý
  • Dao đòi hỏi phải có độ chính xác cao, đắt tiền, tuổi bền hơn
